產品介紹：

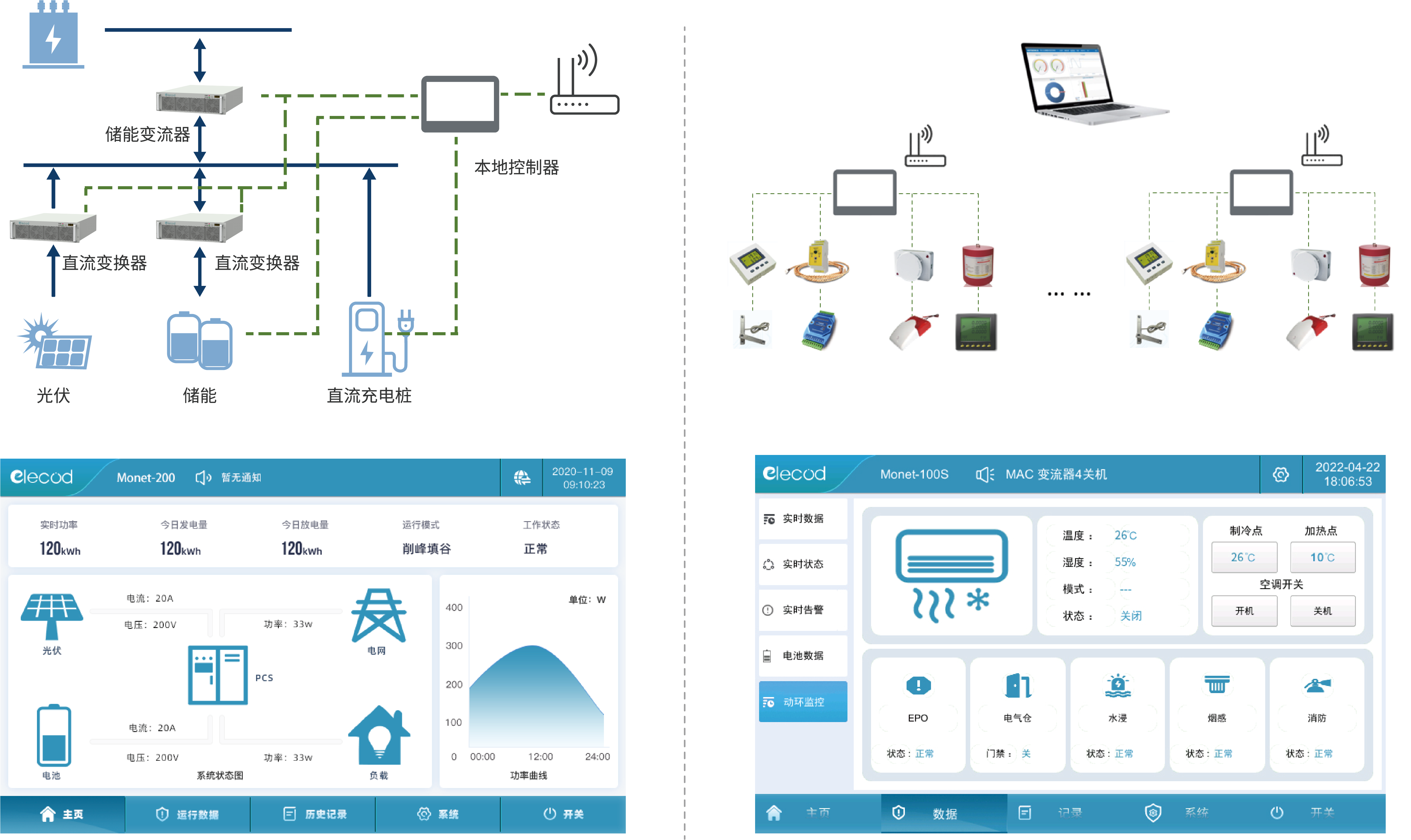

產品集成:功率模塊、儲能電池、制冷、消防、配電、動環監控以及能量管理于一體。適用于小型工商業儲能,光儲柴、光儲充等微電網場景。
產品特點：
● 高度集成：系統產品化，集成儲能電池、PCS及配電、溫控消防、水浸門磁以及監控通訊，全面掌控系統運行狀態及風險；
● 防護優異：專利戶外柜防護設計，優化散熱風道，防護沙塵雨水；前后兩面開門維護，便于現場多套系統并排布置，減少占地面積；
● 節省空間：采用門裝嵌入式一體化空調，不占機柜空間，提高機柜可用空間，頂部結構完整性更佳，防水效果好；
● 靈活并機：具備虛擬同步機特性功能專利技術，可實現多臺無通訊線遠距離自由并機、并離網切換功能；
● 功能多樣：標準化結構設計，菜單式功能配置，可針對微網等場景選配光伏充電模塊、并離網切換模塊，工頻變壓器等部件，集成光儲一體化 系統柜；
● 智能管理：本地控制屏可實現系統運行監測、能量管理策略制定，設備遠程升級等多樣化功能。
產品參數：
| 光儲并離網 戶外柜式儲能系統 | |||
| 型號 | Monet-50C | Monet-100C | Monet-100CL |
| 子型號 | Monet-50TS(DC50)(100kWh) | Monet-100TS(DC100)(215kWh) | Monet-100TS(DC100)(232kWh) |
| 電池參數 | |||
| 電池額定儲能容量 | 100kWh | 215kWh | 232.96kWh |
| 系統額定電壓 | 844.8V | 768V | 832V |
| 系統電壓范圍 | 739.2V~950.4V | 672V~864V | 728V~936V |
| 電池類型 | 磷酸鐵鋰電池（LFP） | 磷酸鐵鋰電池（LFP） | 磷酸鐵鋰電池（LFP） |
| 電池組串并聯方式 | 1P*24S*11S | 1P*20S*12S | 1P*52S*5S |
| 電芯規格 | 120Ah | 280Ah | 280Ah |
| 最大充放電功率 | 1P | 0.5P | 0.5P/1P |
| 最大充放電電流 | 120A | 184A | 184A |
| 光伏參數 | |||
| 光伏輸入功率 | 50kW | 100kW | 100kW |
| 光伏電壓范圍 | 250~500V（MPPT） | 250V~500V（MPPT） | 250V~500V（MPPT） |
| 光伏最大電流 | 160A | 160A*2 | 160A*2 |
| 光伏MPPT路數 | 2 | 2 | 2 |
| 交流側參數 | |||
| 額定交流功率 | 50kW | 100kW | 100kW |
| 額定交流電流 | 72A | 144A | 144A |
| 額定交流電壓 | 400V，3W+N+PE | 400V，3W+N+PE | 400V，3W+N+PE |
| 額定交流頻率 | 50/60Hz | 50/60Hz | 50/60Hz |
| 電流總諧波畸變率THDi | ＜3%（額定功率） | ＜3%（額定功率） | ＜3%（額定功率） |
| 功率因數 | -1超前~+1滯后 | -1超前~+1滯后 | -1超前~+1滯后 |
| 電壓總諧波畸變率THDv | ＜3%（線性負載） | ＜3%（線性負載） | ＜3%（線性負載） |
| 系統參數 | |||
| 防護等級 | IP55 | IP55 | IP55 |
| 保護等級 | I | I | I |
| 隔離方式 | 變壓器隔離 | 變壓器隔離 | 變壓器隔離 |
| 停機自耗電 | ＜100W（不含變壓器） | ＜100W（不含變壓器） | ＜100W（不含變壓器） |
| 顯示 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 |
| 相對濕度 | 0~95%（無冷凝） | 0~95%（無冷凝） | 0~95%（無冷凝） |
| 噪音 | ＜78dB | ＜78dB | 小于78dB |
| 環境溫度 | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） |
| 冷卻方式 | 智能風冷 | 智能風冷 | 智能液冷 |
| 海拔高度 | 3000m（＞2000m降額） | 3000m（＞2000m降額） | 3000m（＞2000m降額） |
| BMS通訊 | CAN | CAN | CAN |
| EMS通訊 | 以太網 / 485 | 以太網 / 485 | 以太網 / 485 |
| 尺寸（W*D*H） | 1300*1000*2100mm | 1800*1200*2300mm | 1600*1350*2300mm |
| 重量（約） | 2000kg | 3040kg | 3180kg |
| 純并網 戶外柜式儲能系統 | ||||
| 型號 | Monet-50C | Monet-100C | Monet-100CL | Monet-100（232kWh）國內 |
| 子型號 | Monet-50（100kWh） | Monet-100（215kWh） | Monet-100（232kWh） | Monet-100（232kWh）國內 |
| 電池額定容量 | 100kWh | 215kWh | 232.96kWh | 232.96kWh |
| 電池額定電壓 | 844.8V | 768V | 832V | 832V |
| 電池電壓范圍 | 739.2V~950.4V | 672V~864V | 728V~936V | 728V~936V |
| 電池類型 | 磷酸鐵鋰電池（LFP） | 磷酸鐵鋰電池（LFP） | 磷酸鐵鋰電池（LFP） | 磷酸鐵鋰電池（LFP） |
| 電芯容量 | 120Ah | 280Ah | 280Ah | 280Ah |
| 電池組串并聯方式 | 1P*24S*11S | 1P*20S*12S | 1P*52S*5S | 1P*52S*5S |
| 最大充放電電流 | 120A | 184A | 184A | 184A |
| 額定交流功率 | 50kW | 100kW | 100kW | 100kW |
| 額定交流電流 | 72A | 144A | 144A | 144A |
| 額定交流電壓 | 400V，3W+N+PE | 400V，3W+PE | 400V，3W+PE | 400V，3W+PE |
| 額定交流頻率 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| 電流總諧波畸變率THDI | ＜3%（額定功率） | ＜3%（額定功率） | ＜3%（額定功率） | ＜3%（額定功率） |
| 功率因數 | -1超前~+1滯后 | -1超前~+1滯后 | -1超前~+1滯后 | -1超前~+1滯后 |
| 電壓總諧波畸變率THDU | ＜3%（線性負載） | ＜3%（線性負載） | ＜3%（線性負載） | ＜3%（線性負載） |
| 防護等級 | IP55 | IP55 | IP55 | IP55 |
| 保護等級 | I | I | I | I |
| 隔離方式 | 無 | 無 | 無 | 無 |
| 停機自耗電 | ＜100W（不含變壓器） | ＜100W（不含變壓器） | ＜100W（不含變壓器） | ＜100W（不含變壓器） |
| 顯示 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 | 觸摸LCD觸摸屏 |
| 相對濕度 | 0~95%（無冷凝） | 0~95%（無冷凝） | 0~95%（無冷凝） | 0~95%（無冷凝） |
| 噪音 | ＜78dB | ＜78dB | ＜78dB | ＜78dB |
| 環境溫度 | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） | -25℃~60℃（45℃以上降額） |
| 冷卻方式 | 智能風冷 | 智能風冷 | 液冷 | 液冷 |
| 海拔高度 | 3000m（＞2000m降額） | 3000m（＞2000m降額） | 3000m（＞2000m降額） | 3000m（＞2000m降額） |
| BMS通訊 | CAN | CAN | CAN | CAN |
| EMS通訊 | 以太網 / 485 | 以太網 / 485 | 以太網 / 485 | 以太網 / 485 |
| 尺寸（W*D*H） | 1300*1000*2100mm | 1800*1200*2300mm | 1600*1350*2300mm | 1000*1350*2400mm |
| 重量（約） | 1700kg | 2700kg | 2720kg | 2600kg |
注:以上機型為典型配置,亦可針對微網等場景選配光伏充電模塊、并離網切換模塊,工頻變壓器等部件,集成光儲一體化系統柜。
